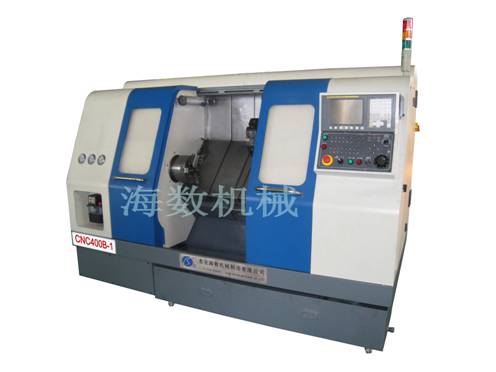

CNC(B-1)系列斜床身数控车床
时间:2013-6-29 0:00:44
浏览:
品牌:泰安海数机械
型号:斜床身
订购热线:0538-8606989
详细内容

主要技术参数:

序号

单位

技术参数

CNC150B-1

CNC250B-1

CNC350B-1

CNC450B-1

CNC550B-1

1

床身大回转直径

mm

150

250

350

450

550

2

大车削长度

mm

750/1000/1500

3

大车削直径:

mm

100

200

300

400

500

4

主轴端部型式及代号

mm

A6

A6

A8

A8

A8

5

液压卡盘

mm

Φ80

(4)

φ160

(6)

φ200

(8)

φ250

(10)

φ300

(12)

6

主轴前端锥孔锥度

1:20

7

主轴孔径

mm

38

40

60

60

65

8

主轴形式

可编程三档齿轮自动液压变速

9

主轴变频调速范围

rpm

20-3000

10

X/Z快移速度

mm/min

20000

11

主电机功率

kW

3.7

5.5

7.5

11

15

12

X/Z轴伺服电机大扭矩

N.m

6

10

10

10

15

13

电力规格

v

380±10%. 50Hz±1Hz

14

刀塔转位时间(一工位)

s

 1.6(12)

15

刀塔转位重复定位精度

mm

0.005"

16

X轴行程

mm

100

150

200

300

350

17

Z轴行程

mm

1100/1350/1850

18

B轴(尾座)行程

1100/1350/1850

19

液压刀塔形式

卧式8工位液压刀塔

卧式12工位液压刀塔

20

尾座套筒直径/行程

mm

45/100

50/100

65/100

70/100

80/100

21

尾座锥孔锥度

莫氏

3#

4#

4#

4#

5#

22

尾座形式

电机驱动

23

尾座套筒形式

液压驱动

24

刀杆尺寸

mm

□16×16

□20×20

□20×20

□25×25

□25×25

25

机床重量

kg

3000

3500

4200

5000

6200

26

外形尺寸(长×宽×高)

mm

2700/3000/3500×1600×1950

标准配置

1.系统980TDc

2.中实液压卡盘;

3.卧式8/12工位液压刀塔;

4.主轴三档液压自动变速,变频无级调速;

5.电动尾座,液压套筒;

6.三轴硬轨;

7.自动润滑系统;

8.切削冷却系统;

9.全封闭防护系统。

选择配置:

1.控制系统:KND,西门子、发那科;

2.伺服主轴单元

3.中空液压卡盘、气动卡盘、手动卡盘;

4.三轴直线导轨;

5.可编程电动尾座;

6.自动排屑机;

7.自动送料机;

8.自动接件装置;

9.自动防护门;

10.装卸料机器人。
