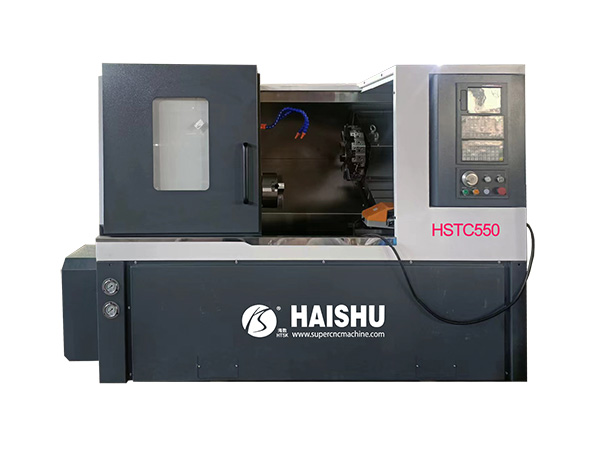

数控斜轨机床HSTC-550
时间:2023-9-22 11:18:20
浏览:
品牌:泰安海数机械
型号:
订购热线:0538-8606989
详细内容

数控斜轨机床HSTC-550(A2-6单元主轴)日式高低轨结构

主要配套件一览表(HSTC-550)

序号

名称

数量

生产厂家

备注

1

数控系统

1套

GSK980TDi



2

主电机

1套

GSK

11kw

3

X/Z电机

1/1套

GSK

10N带抱闸

4

刀塔电机

1

伟创/台达

1.0kw

5

单元主轴

1套(A2-6)

双强(加长版)

长城P4(CSC)

6

X/Z丝杠轴承

2套

日本NACHI

配对轴承

7

X/Z导轨

45滚柱8个滑块

南京工艺/台湾/可选

P级重预压

8

X/Z丝杠

2条4008/4012

南京工艺/THK/可选

C3级

9

刀塔

1套3圆1方

台湾联基

伺服刀塔8/12工位

10

切削液水汞

1套370W

利欧

高压型

11

润滑系统

1套

台州千通

自动润滑

12

X/Z联轴器

各1

Bright国产

标准件

13

液压卡盘/油缸

1套

京速

8寸

14

液压尾座

1套

自产

手动调整/自动锁紧

15

液压站

1套

台州产

2.2kw/65升

16

铸件

全套

国产

HT250

17

床身结构

1

国产

日式泷泽30°高低轨

主要技术参数一览表(HSYC-550)

项目

单位

规格

备注

回转直径

mm

550



X轴行程

mm

240



Z轴行程

mm

600



大切削直径

mm

420



大加工长度

mm

550



标准加工直径

mm

280



主轴形式



A2-6



拉管通孔

mm

52



主轴通孔

mm

62



主轴转速

r/min

50-3000

低重心高刚性

卡盘直径

Inch/mm

8寸/200

中空

X、Z轴重复精度

mm

±0.003



X、Z轴定位精度

mm

±0.005



X轴快速移动

m/min

15-25

重预压滚柱导轨

Z轴快速移动

m/min

15-25

重预压滚柱导轨

刀架形式/刀盘直径

--/mm

330/340/380

80/100中心高8/12工位

尾座行程

mm

300



尾座套筒行程

mm

100



尾座套筒锥度

MT.

莫氏5号



刀具尺寸

mm

25*25

标配1个方刀座

镗刀杆直径

mm

32

标配3个圆刀座

机床毛重

Kg

3700

床身水箱一体式

机床尺寸长/宽/高

mm

2400/1600/1750

机床随机附件

序号

附件名称

数量

备注

1

地脚垫铁

4个

国产

2

卡盘工具

1套

国产

3

排屑机

1套

国产
