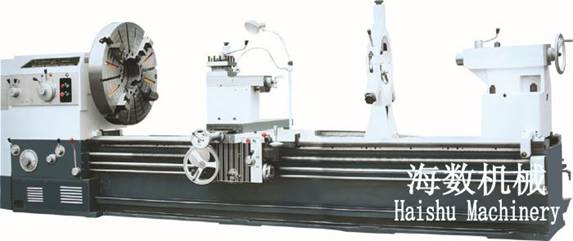

CW62100B 普通(马鞍)车床
时间:2013-1-6 14:52:32
浏览:
品牌:泰安海数机械
型号:普通(马鞍)车床
订购热线:0538-8606989
详细内容

CW62100B

普通(马鞍)车床

普通(马鞍)车床主要用于车削端面、外圆、内孔、圆锥面及其它旋转体零件,可加工各种常用的公制、英制、模数和径节螺纹,并可承担钻孔、套料、镗孔等工艺。
结构特点:
  1.床身采用大宽度侧壁双筋板、内筋板采用箱形和斜筋组合结构,整体刚度比单壁门形筋结构提高三分之一。
  2.操纵集中,溜板设有快移机构,用单手柄形象化操纵;主轴正反转转换及刹车采用液压控制。
  3.车床结构刚度与传动刚度均较高,精度稳定,并能进行强力切削。
  4.床身导轨下滑面采用TSF耐磨镶层结构,运动轻便灵活,寿命长;润滑系统为箱外循环,提高了加工精度。
  5.主轴孔为105mmC型为130mm);工件加工长度为1500mm2000mm3000mm5000mm等。尾座装有刻度盘和刻线,使用直观;机床外形整齐美观,易于擦拭和维护。

主要技术参数

项目

单位

技术参数

床身上工件大回转直径

mm

1000

大工件长度

mm

3000

刀架上工件大回转直径

mm

680

马鞍内回转直径

mm

1200

马鞍内有效宽度

mm

310

主轴通孔直径

mm

φ105

主轴头形式

D11

主轴前端锥孔直径

mm

φ120

主轴前端顶尖锥度

莫氏5#

主轴转速级数

18

主轴转速范围

r/min

5.4720

横向进给量与纵向进给量的比率

1/2

纵进给量级数和范围

mm/r

64种,0.06-24.3;范围:0.1-1.52(1:1)1.6-24.3(161)

用交换齿轮微量进给范围

mm/r

0.06-0.912

上刀架大行程

mm

200

下刀架大横向行程

mm

500

尾座套筒锥孔锥度

kw

莫氏5

尾座套筒大行程

mm

250

床鞍快移速度

mm/min

4000

机床丝杠螺距

mm

12mm(制);1/2”(英制)

加工公制螺纹范围及种数

mm

50种,1-240(另有14种非标螺纹)

加工英制螺纹范围及种数

/寸(tpi

26种,14-1

加工模数螺纹范围及种数

mm

53种,0.5-120

加工径节螺纹范围及种数

DP

24种,28-1

床身导轨宽度

,mm

600

床身导轨硬度

RC

RC52

主电机功率

kw

15

快速电机功率

kw

1.1

冷却泵电机功率

kw

0.09

机床净重

kg

6500

机床轮廓尺寸

(长×宽×高)

mm

5250×1550×1790

大承重

kg

2000
